沁能ZYD系列雙級真空濾油機，不僅具有單獨抽真空，真空濾油，熱油循環等功能，也可對變壓器進行真空注油。

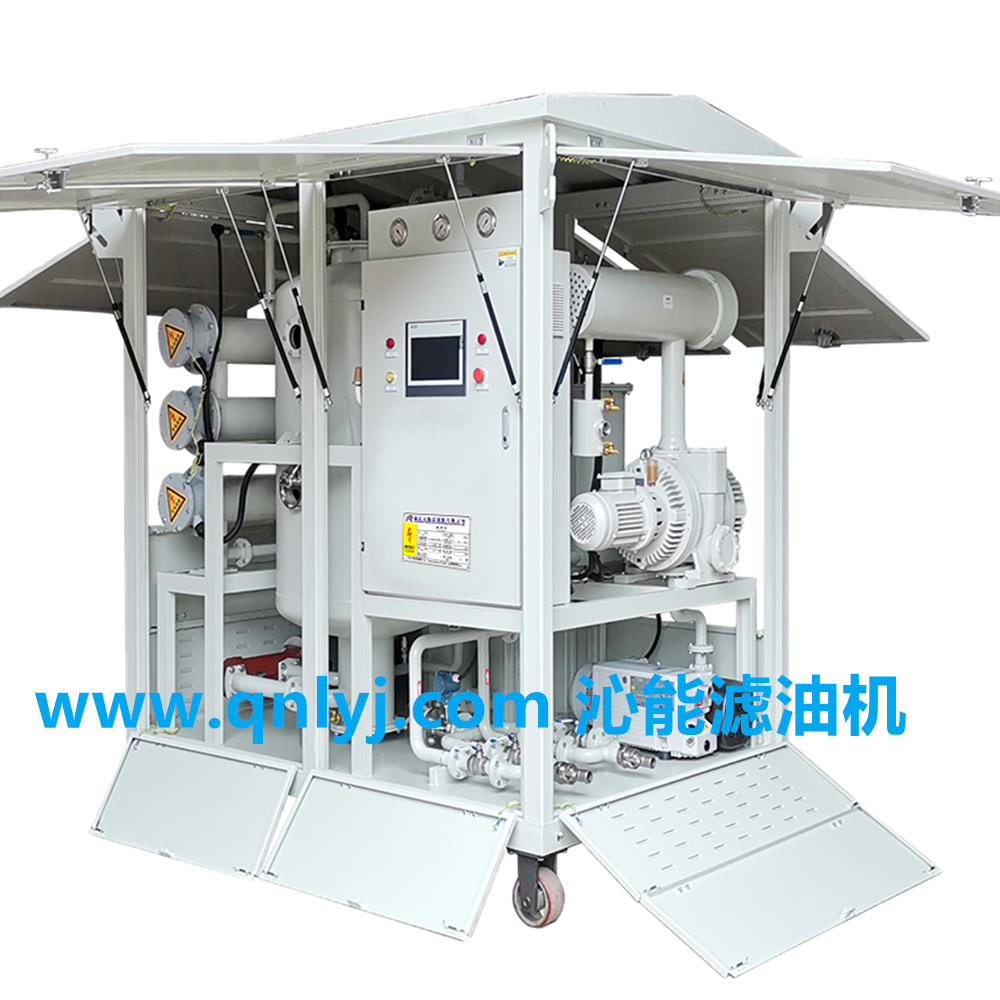

圖1 變壓器油雙級真空濾油機
220kV及以上的變壓器、電抗器必須真空注油；110kV者宜采用真空注油。變壓器油經過濾后達到標準，變壓器安裝已完成經真空密封試驗合格。并抽真空時間達到規定后可以開始注油。真空注油前變壓器必須可靠接地，注油后要取油樣送試。

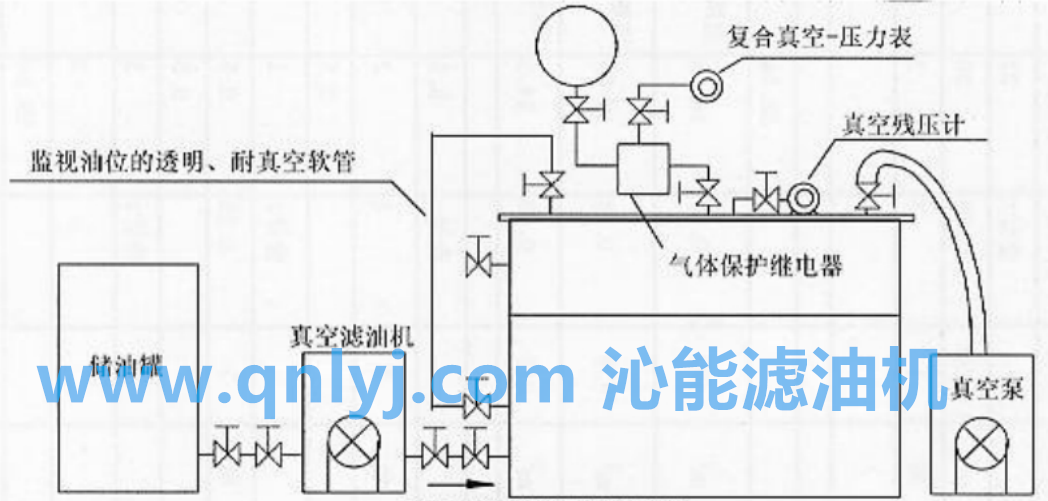

圖2 變壓器真空注油連接示意圖（變壓器底部閥門注油）
由于變壓器型號的不同，共分為3種變壓器真空注油流程：
1、不帶油枕變壓器注油
圖3 不帶油枕變壓器
把油箱合格的油通過真空濾油機加熱、脫氣后注入變壓器。
① 用一根抗真空的透明塑料管與頂部和底部的閥連接作油位指示;(見圖 2)在開始注油前，應盡量將連接變壓器油箱與濾油機的油管內的空氣清除;油管連接到變壓器底部閥門;
② 連續抽真空(<133Pa);
③ 開啟變壓器閥門，開啟濾油機出油閥門，開啟濾油機進油閥門，從變壓器底部閥門注入變壓器油，注油速度必須控制在維持真空低于0.13kPa;
④ 注油到接近箱蓋的位置后，關閉真空泵的閥門，以避免變壓器油進入真空泵。繼續注油，觀察復合真空一壓力表，直到壓力接近為零，(距箱頂100mm左右)停止注油；
⑤ 拆除有載調壓開關和變壓器油箱的連接管道，并封閉；
⑥ 安裝油枕，把油枕和變壓器油箱連接好，打開油枕和油箱間的閥門，關掉油枕的放油閥；
⑦ 油枕膠囊已充有 7kPa的壓力，同時打開油枕上的二個放氣閥(塞)，然后以較低的速度注油 (建議用頂部的濾油閥注油)最大注油速度為 1800L/H，直到油從放氣塞(閥)流出；
⑧ 立即關閉放氣塞(閥)，同時放掉膠囊內的氣體壓力，拆除壓力表等，繼續注油到適當油位；
⑨ 對升高座和套管進行放氣，直到放氣口出油；
⑩ 通過有載調壓開關油枕的加油閥對有載調壓開關加油到適當油位。
2、帶不耐真空油枕變壓器真空注油

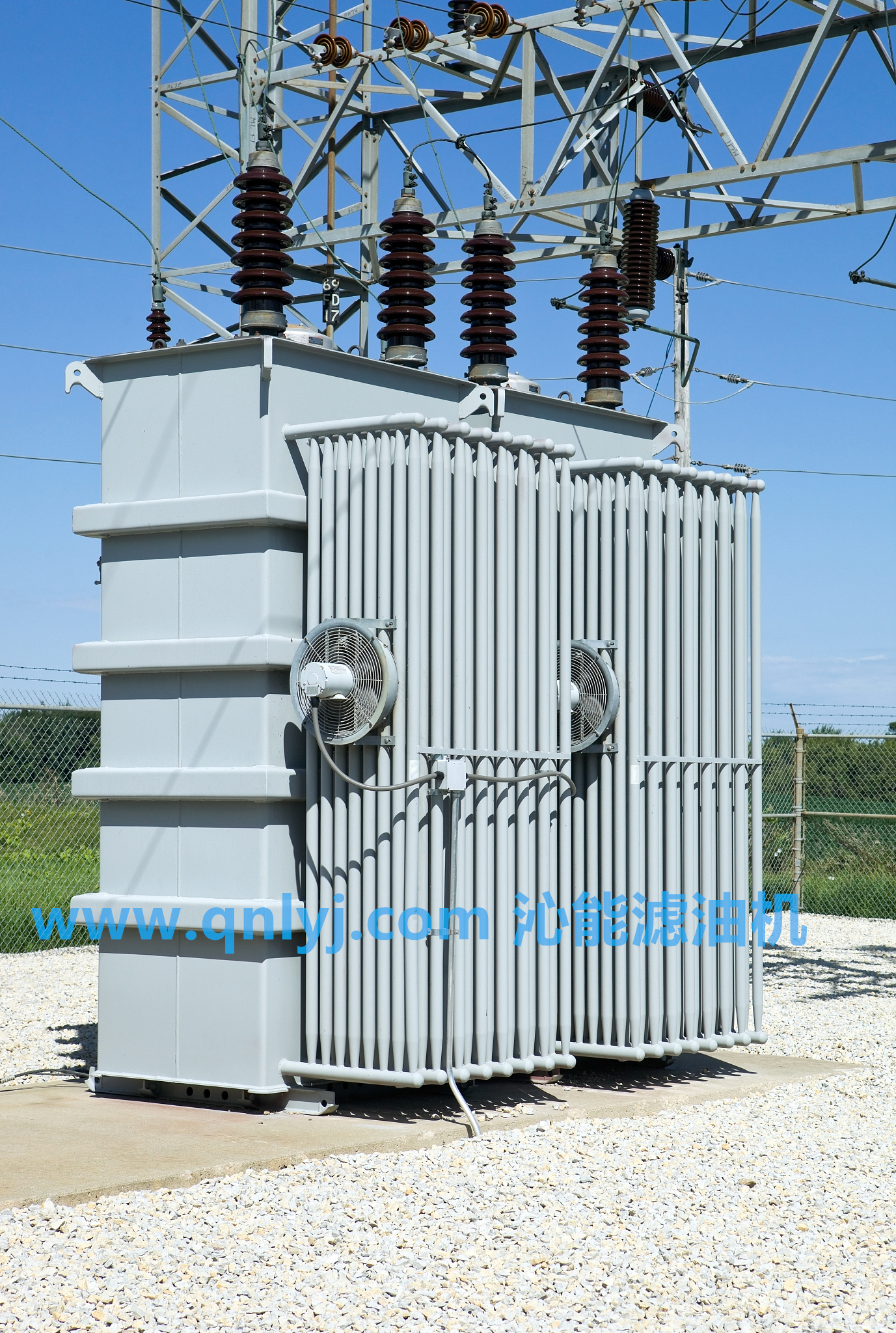

圖4 帶不耐壓油枕變壓器
基本同不帶油枕注油，只是油枕已經裝好，在抽真空時，把通往油枕的閥門已關掉，到第⑥項時，把安裝油枕工作去掉，變?yōu)橹苯哟蜷_通往油枕的閥門，關掉油枕的放油閥。第⑦項油枕上的二個放氣閥(塞)，在抽真空時已經打開
3、帶耐真空油枕變壓器的真空注油
圖5 帶耐壓油枕變壓器
把油箱合格的油通過真空濾油機加熱、脫氣后注入變壓器。
① 用一根抗真空的透明塑料管與頂部和底部的閥連接作油位指示:(見圖2)在開始注油前，應盡量將連接變壓器油箱與濾油機的油管內的空氣清除;油管連接到變壓器底部閥門;
② 連續抽真空(<133Pa)；
③ 開啟變壓器閥門，開啟濾油機出油閥門，開啟濾油機進油閥門，從變壓器底部閥門注入變壓器油，注油速度必須控制在維持真空低于133Pa;
④ 注油到油位計顯示出適當油位，停止注油；
⑤ 通過油枕呼吸器管的閥門，用干燥氣體對變壓器破真空。破完真空后關閉油枕和膠囊的連接閥；
⑥ 將一個閥門和壓力表裝在油枕氣囊的法蘭上，給氣囊充7kPa的壓力，關閉閥門；
⑦ 同時打開油枕上的二個放氣閥(塞)，然后以較低的速度注油最大注油速度為1800L/H，直到油從放氣塞閥)流出；
⑧ 立即關閉放氣塞(閥)，同時放掉膠囊內的氣體壓力，繼續注油到適當油位；
⑨ 通過有載調壓開關油枕的呼吸器管閥門對小油枕破真空；
⑩ 拆開大油枕和有載調壓開關油枕間的臨時連接管，調整小油枕到適當油位。
