電力變壓器絕緣受潮引起變壓器事故與燒壞的重要組成部分,許多變壓器更是進水了還是繼續運行,所以對電力系統的安全造成威脅。所以絕緣受潮檢測是對油浸式變壓器的重點檢測項目。
電力變壓器絕緣受潮的原因較多,主要分為以下幾類:
1、變壓器密封不良引起絕緣受潮

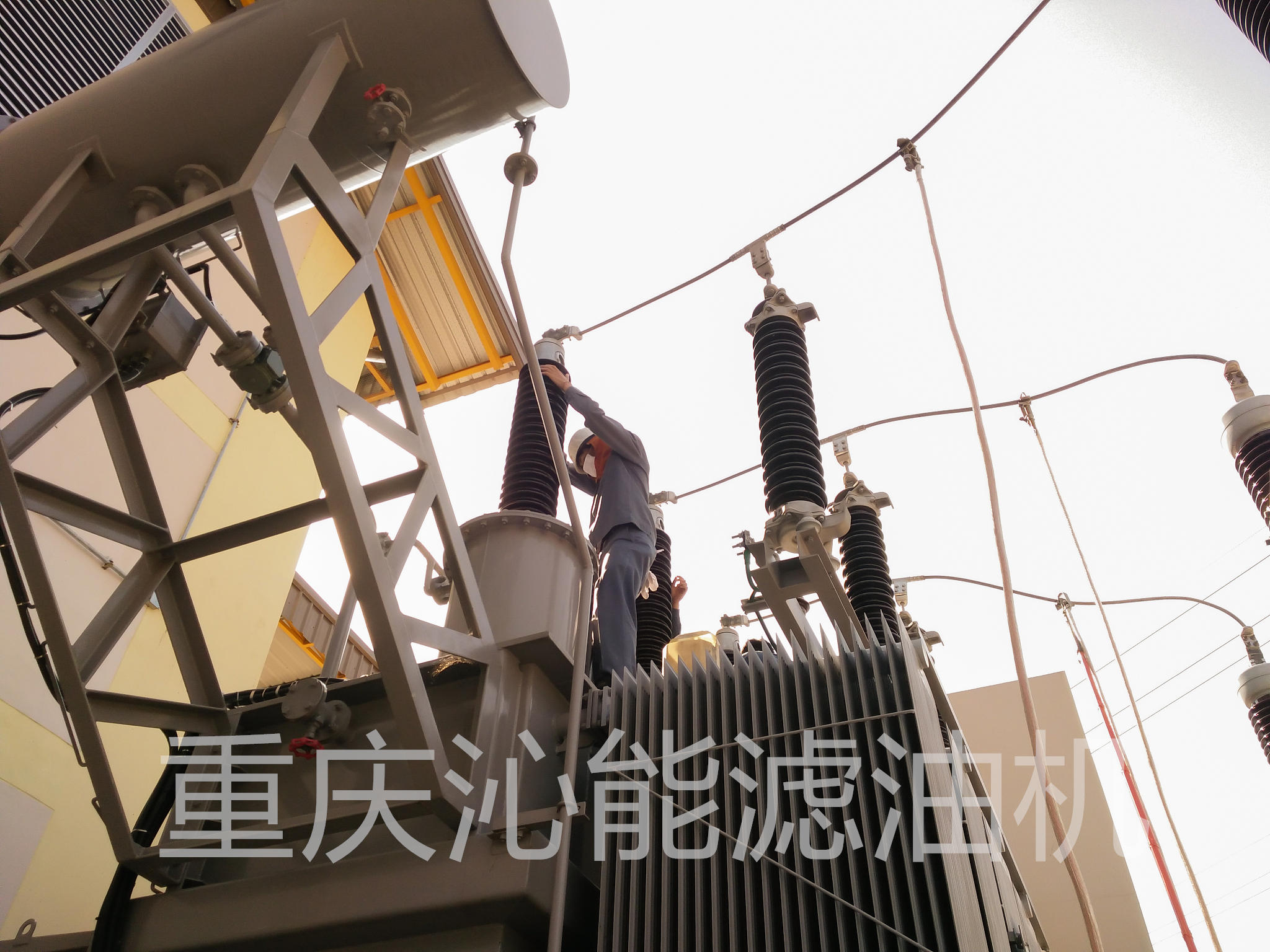

變壓器某些部位或零部件若密封不良,通常會出現表面滲漏油現象,時間一長,雨水通過這些滲漏點進入變壓器內部導致變壓器絕緣受潮:運行中的變壓器尤為嚴重。究其原因,由于運行變壓器的油溫度一般較高,且熱油的滲透力特別強,熱油通過密封不良的地方滲漏出來,而當遇到下大雨時,變壓器表面驟然冷縮,雨水就通過表面滲漏點被吸進去,久而久之,吸進去的水越聚越多就會引起變壓器內部絕緣受潮,嚴重時會導致變壓器發生故障。這樣的故障多發生在變壓器的上部;如套管頂部、油枕、氣體繼電器等。變壓器檢修時住往可以在油枕、氣體繼電器里頭和套管垂直對應的油箱底部見到水漬。
2、變壓器質量問題引起絕緣受潮

變壓器質量問題,例如水冷器漏水。水冷器管道開裂和開焊大量水分進入變壓器油中,引起繞組燒毀。
3、變壓器運輸途中絕緣受潮。
變壓器在儲存、運輸、運行過程中維護不當,水分、雜質或其他油污混入油中,使絕緣強度大幅降低。大型變壓器充氮運輸是十分講究的。
(1).首先是所用的氮?dú)馐欠窀稍镞_(dá)標;
(2).再次是運輸全過程氮?dú)鈮毫κ欠癖3终龎?
(3).其次是油中水分是否符合要求。
所以這類型變壓器到達現場安裝前應該在常壓條件下檢側繞組的絕緣電阻,數值應該高于或等于出廠值,否則應該初步判斷繞組己經受潮了。
4、電力變壓器安裝及檢修引起受潮

通常新變壓器出廠時的絕緣試驗是合格的,但就位安裝后卻往往出現絕緣受潮、絕緣電阻下降的現象。通過大量的案例總結分析,我認為在實際生產和變壓器安裝中應特別注意以下幾個方面:
(1).首先是要充分理解變壓器交接規程中”絕緣電阻值不低千產品出廠試驗值的70%”的規定,這是一個相對的指標。過去我國的變壓器生產水平不那么高,生產廣用的是蒸汽加熱真空干燥工藝,變壓器干燥水平較低,110kV及以上產品的絕緣電阻普遍僅在2000MQ一400OMQ之間,而現在大部分廠家采用了先進的汽相干燥工藝,變壓器絕緣電阻達到5000MQ以上是很正常的,為此其出廠值的70%也比過去的要強得多,所以不要被這一點限制了我們的視線,要結合介損等方面來判斷變壓器的絕緣水平。
(2).變壓器在安裝、檢修過程也會受潮。
A.安裝時新變壓器在排氮過程由于抽去了氮?dú)獾耐瑫r(shí)置換了空氣,而絕緣件表面很干燥,空氣相對潮濕,其界面容易發生潮氣從高濃度向低濃度擴散。為此絕緣件表面特別容易受潮。
B.變壓器安裝或檢修時、施工人員一般都會進入變壓器內部檢查器身情況,人在變壓器內部呼出的氣體以及所流的汗水,也容易導致變壓器絕緣件受潮。
(3).在真空注油時忽略了密封的完好性,存在漏氣,該部位因存在壓差,局部汽流速度快,如果不及時解決,在漏點上可以看到凝結水,后果是可想而知。
(4).吊罩時,器身暴露空氣受潮,注油前真空處理不徹底,造成水分在絕緣中集中,引發絕緣事故。
(5).變壓器本體露空時間雖然是有規定的,但是實際中往往由于安裝工作量大,在規定的時間內不能完成,造成露空時間延長,也會導致變壓器絕緣受潮。
(6).變壓器油在注入變壓器前應進行檢測,保證水分等各項指標合格的變壓器油注入變壓器,同時需要采用真空注油。真空濾油機注油前也有做沖洗工作。
(7).變壓器安裝規范性,注油后需要做熱油循環過濾,提升變壓器本體溫度,
5、電力變壓器年久失修絕緣老化受潮。
絕緣老化或油面降低某些年久失修的老變壓器,因種種原因致使油面降低,絕緣油與空氣接觸面積增大,加速空氣中水分進入油面受潮,減低絕緣強度。當絕緣降低到一定值時,發生短路。因此,運行中的配電變壓器一定要定期進行油位檢測和油脂化驗,發現問題及時處理。
