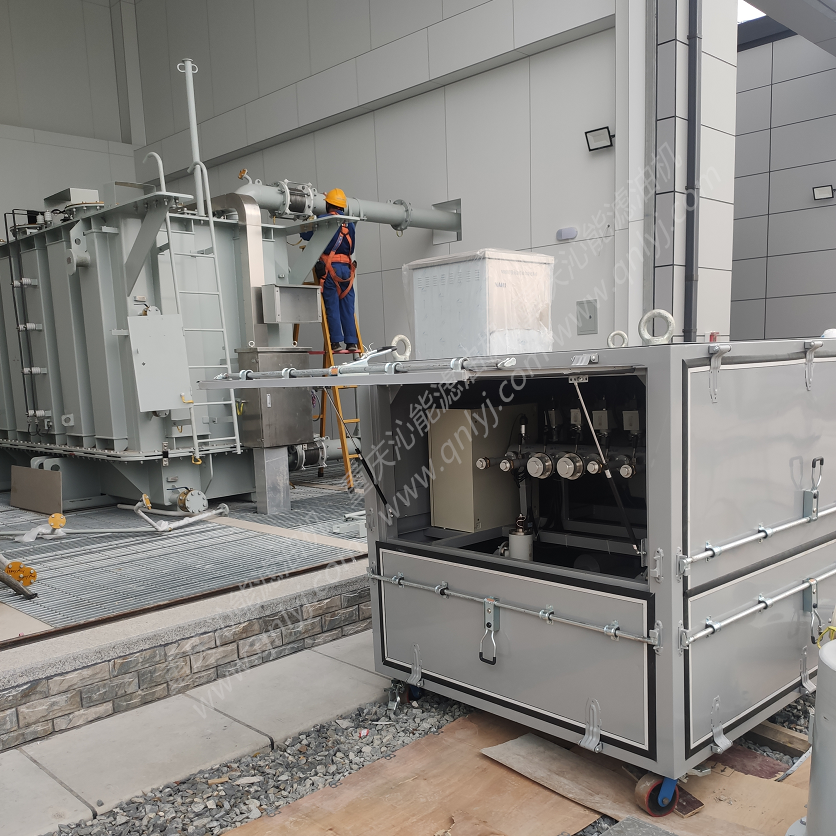

變壓器用ZJ系列真空抽氣機組抽真空后檢測真空值變化判斷泄漏情況。 沁能品牌ZJ系列真空抽氣機組/真空抽氣設備/抽氣真空裝置應用于真空冶煉、焊接、干燥及化工制藥、電力真空器件、變電工業、供電局、變壓器廠以及電廠等行業作為抽真空用，特別真空抽氣機組用于110KV/220KV、500KV、±800KV、1000KV等級大型電力變壓器真空干燥和真空注油時的抽真空作業。工作真空度可達10Pa，極限真空度可達1Pa，并可根據客戶要求備留GIS自封接口用于GIS抽真空，真空度智能設定。該機具有防反吸、啟動快、抽速大、性能穩定、操作簡便等特點。

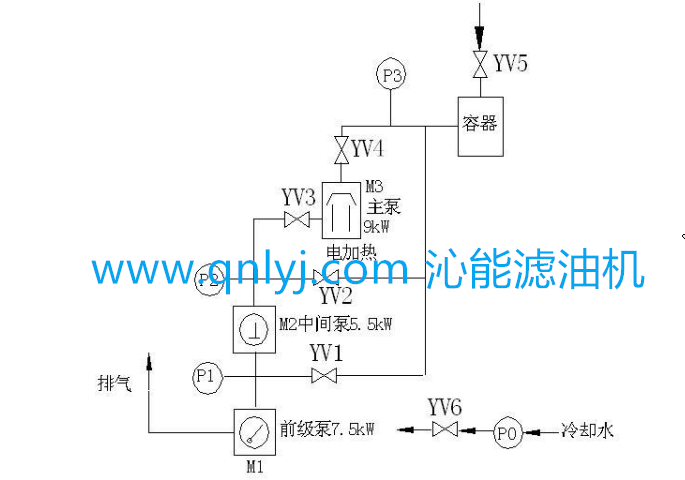

真空抽氣機組原理圖

變壓器真空撿漏過程：

①、抽真空到壓力低于0.3kPa；

②、關閉與真空泵相連的閥門，等1小時讀取真空值 P1；

③、30分鐘后讀取第二個真空值 P2；

④、按變壓器上銘牌記下油的數量，將其換算成容積V，用m3表示；

⑤、最大容許泄漏量為20Bar×升/秒。

(P2-P1)×V<3.6    (P2-P1) <0.133

如壓力用kPa表示，油量用m3表示，結果應小于3.6，變壓器密封為好。

30分鐘后再讀取數據，以確認結果。也有用差值小于133Pa來判斷的

舉例:220KV變壓器用真空泵抽真空到100Pa，關閉閥門等1小時候讀取真空值P1為120Pa，過半小時后再讀取真空值P2為130Pa。

P2-P1=130Pa-120Pa=10Pa＜133Pa。 表示該220KV變壓器密封性好。
