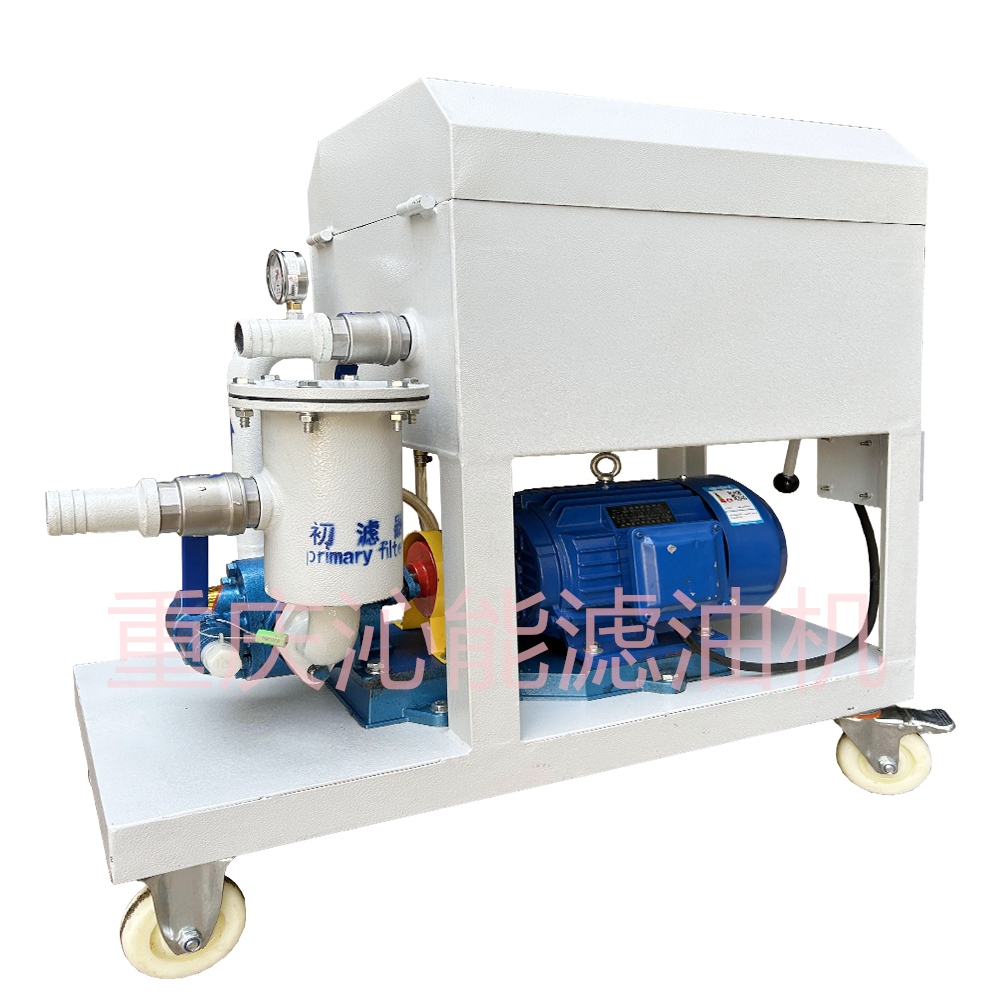

板框壓力式濾油機實物圖

板框濾油機機身采用不銹鋼能作為植物油過濾。該機由板框過濾床，油泵和粗過濾器等元件組成。以工業(yè)濾紙作為過濾介質，可根據不同過濾要求選者不同的濾紙，過濾精度高。它具有結構簡便、操作容易、運行成本低等優(yōu)點。

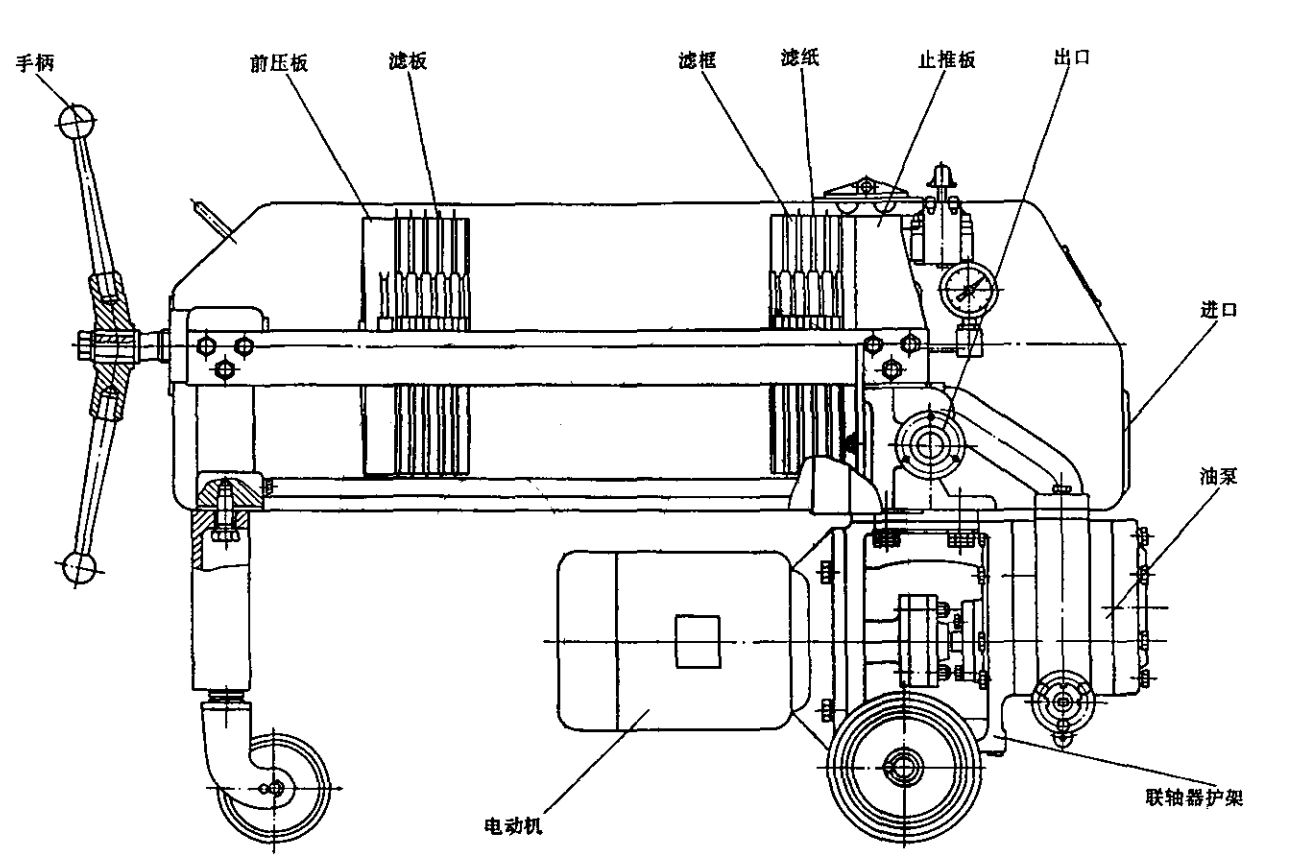

板框壓力式濾油機結構圖

在板框壓力式濾油機的選擇中，需要重點關注濾油機的3個參數是過濾面積、過濾精度、過濾流量，以上參數影響濾油效果和效率，而其中最重要的是過濾面積，過濾面積對濾油機納污能力、過濾效果、過濾效率等起著決定性作用。同等過濾流量的情況下，過濾面積越大，過濾效果越好。

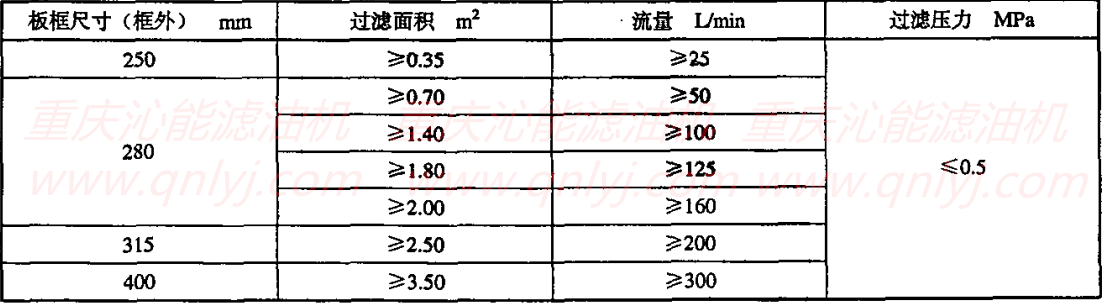

板框壓力式濾油機參數表

大家都以為是以濾紙的面積來計算的，其實不是。而是以油經過的板框腔室的有效面積來計算，具體公式如下：

板框濾油機過濾面積(m2)= 板框腔室長度(m)×板框腔室寬度(m)×濾紙張數

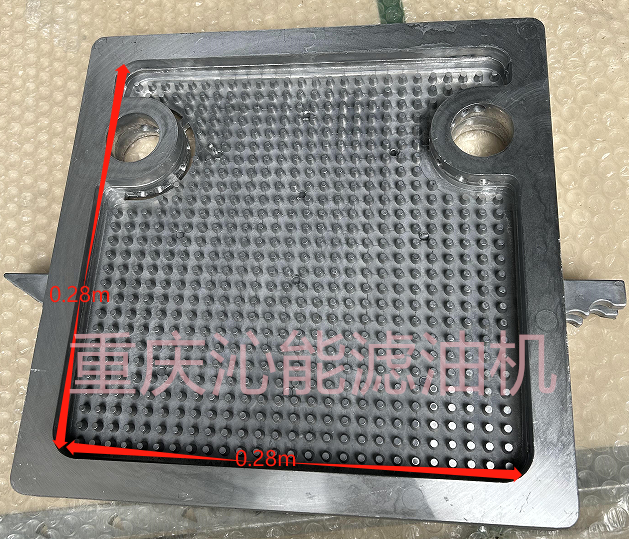

板框實物圖

舉例：LY-200型板框濾油機配置板框腔室為0.280m*0.280m的板框共15套，該款濾油機共夾尺寸0.3m*0.3m濾紙32張。那么我們先算出一個板框腔室的面積為：0.280*0.280m2，而32張濾紙共計有效過濾面積為32*0.280*0.280m2≈2.50m2，所以我們LY-100型板框濾油機的有效過濾面積為2.5m2。所以也得出我們流量200L/min型板框需要配備15套以上板框才滿足過濾面積≥2.5m2。
