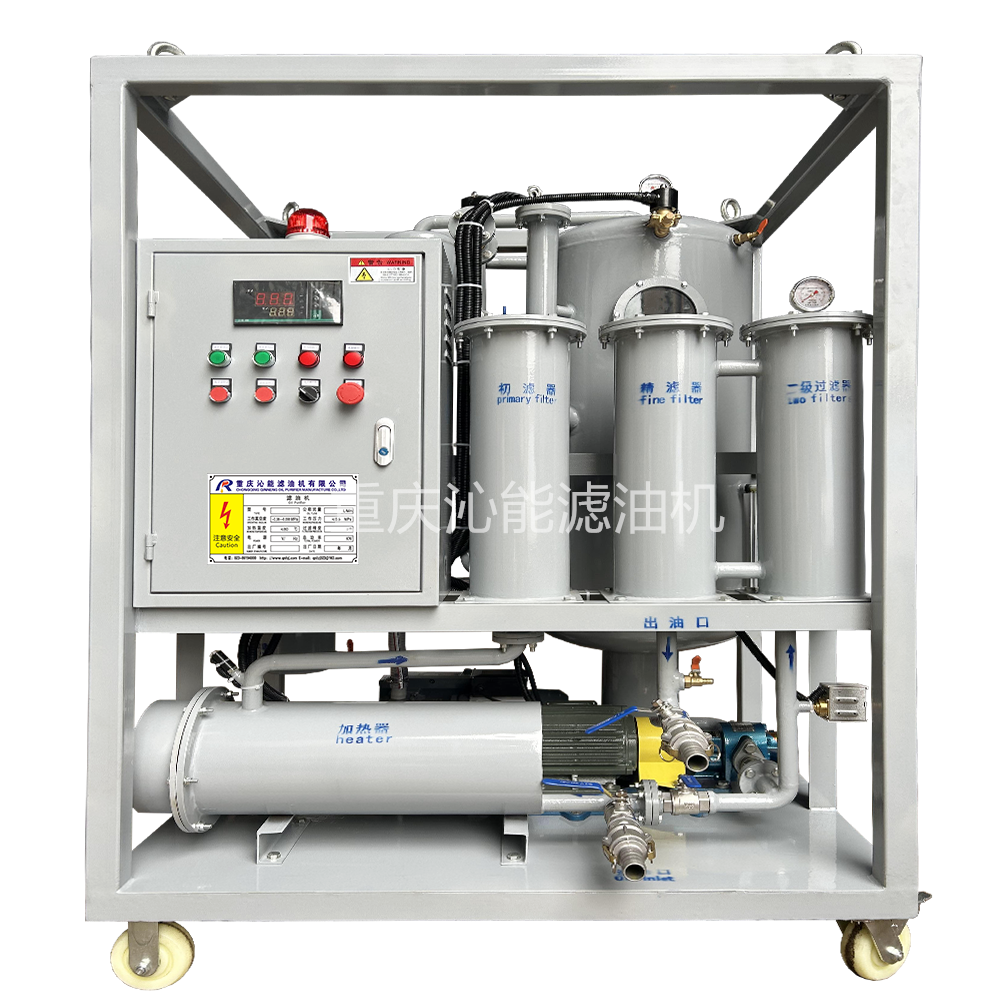

斷相與相序保護器在真空濾油機上的應用分析

一、核心功能與保護機制

1. 斷相保護
   當三相電源中任意一相缺失時，保護器通過實時監測電壓或電流，在斷相發生時立即切斷主電路電源。例如，若L1相斷相，保護器檢測到該相電壓低于設定閾值（通常為額定電壓的20%-30%），觸發繼電器動作，斷開接觸器線圈回路，防止電機因缺相運行導致繞組過熱燒毀。

2. 相序保護
   通過檢測三相電源的相序（ABC或ACB），確保設備按預設方向啟動。若電源相序接反（如誤接為ACB），保護器輸出信號阻止接觸器吸合，避免電機反轉引發機械故障（如濾油機泵體卡死）或油液泄漏。部分型號（如XJ3-G）具備自動相序校正功能，可動態調整相序至正確狀態。

二、在真空濾油機中的關鍵作用

1. 電機保護
   濾油機的主泵電機通常為三相異步電動機，斷相或相序錯誤會導致：
   • 斷相：電機轉矩下降，剩余兩相電流增大至額定值的1.73倍，繞組溫度在5分鐘內可上升至危險值（>150℃），引發絕緣老化甚至短路。
   • 相序錯誤：電機反轉可能損壞泵體密封件，導致油液混入空氣或雜質，影響濾油精度。
2. 系統穩定性提升
   • 避免因電源故障導致的非計劃停機，減少設備維修成本（據統計，斷相故障占電機損壞的35%以上）。
   • 防止相序錯誤引發的油液污染，保障真空濾油機對變壓器油、液壓油等高潔凈度要求介質的處理效果。

三、典型應用場景與接線方式

1. 接線示例（以XJ3-G型保護器為例）
   • 輸入端：連接三相電源L1、L2、L3。
   • 輸出端：
     • 常開觸點（NO）串聯至接觸器線圈控制回路。
     • 常閉觸點（NC）用于故障報警信號輸出。
   • 動作邏輯：
     • 相序正確且無斷相時，NO閉合，接觸器吸合，電機啟動。
     • 斷相或相序錯誤時，NO斷開，接觸器釋放，電機停機。
2. 參數設置
   • 動作電壓：通常設置為額定電壓的85%-110%（如380V系統設為323-418V）。
   • 動作時間：斷相保護動作時間≤0.5秒，相序保護動作時間≤0.1秒，確保快速切斷故障。

四、選型與安裝注意事項

1. 選型原則
   • 額定電流：保護器額定電流應≥電機額定電流的1.2倍（如15kW電機選20A保護器）。
   • 功能匹配：根據需求選擇僅斷相保護、僅相序保護或二者集成型號。
   • 環境適應性：濾油機工作現場可能存在油霧、振動，需選擇IP55及以上防護等級、抗干擾能力強的產品。
2. 安裝要點
   • 位置：安裝于電源進線端，遠離強電磁干擾源（如變頻器）。
   • 接線：
     • 確保三相電源線截面滿足負載要求（如16mm2銅線對應32A電流）。
     • 接觸器線圈電壓需與保護器輸出電壓匹配（如220V或380V）。
   • 調試：通電前用相序表驗證電源相序，模擬斷相故障測試保護動作可靠性。

五、故障排查與維護

1. 常見故障
   • 誤動作：電源電壓波動（如±15%以上）或接線松動導致保護器誤判。
   • 不動作：保護器內部繼電器觸點燒結或輸出回路斷路。
2. 維護建議
   • 定期檢查：每季度用萬用表檢測保護器輸入/輸出電壓，確認觸點通斷狀態。
   • 清潔保養：用無紡布擦拭保護器表面油污，避免影響散熱。
   • 備件管理：儲備同型號保護器，故障時可在30分鐘內完成更換。
